TC821是一款在早期数字万用表（DMM）设计中广泛使用的专用大规模集成电路（LSIC），它将模拟信号处理与数字逻辑功能高度集成，为构建紧凑、低成本、多功能的便携式数字万用表提供了核心解决方案。其内部集成了双积分式模数转换器（A/D Converter）、显示驱动器、时钟振荡器、基准电压源以及控制逻辑等关键单元，显著简化了外围电路设计。
一、TC821集成电路的核心功能模块
- 双积分式A/D转换器：这是TC821的心脏。它通过两次积分过程（一次对输入信号，一次对基准电压）将模拟电压转换为数字量。这种转换方式具有高精度、高抗干扰能力（对工频干扰抑制能力强）和成本相对较低的特点，非常适合万用表应用。其分辨率通常为3.5位（最大显示1999）。
- 显示驱动与锁存器：TC821直接输出驱动液晶显示器（LCD）的段码和位码信号。它内部集成了锁存器，能够在A/D转换周期结束后锁存数据，并持续驱动LCD显示，确保读数稳定无闪烁。
- 内部时钟与基准电压：芯片内置了振荡器电路，只需外接少量电阻电容即可产生稳定的时钟信号，用于控制A/D转换的时序。它提供了精密的基准电压源或接口，这是保证测量精度的基石。
- 控制逻辑与量程信号：TC821集成了必要的控制逻辑，可以与外围的量程选择开关、功能选择开关（如电压、电流、电阻测量切换电路）协同工作，接收来自这些开关的控制信号，以适配不同的测量模式。

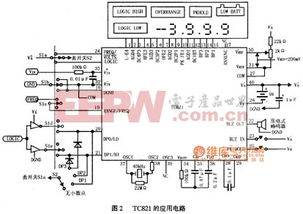

二、典型应用电路框架（系统框图）
一个基于TC821的典型数字万用表电路系统主要由以下几部分构成：
- 输入与量程切换网络：这是万用表的前端。由高精度分压电阻网络（用于电压测量）、分流电阻（用于电流测量）以及恒流源、基准电阻等（用于电阻测量）构成。通过机械或电子开关切换，将不同的被测信号转换为TC821 A/D转换器输入端口所能接受的直流电压信号（通常在200mV满量程以内）。
- TC821核心电路：这是系统的中枢。其基本外围连接包括：
- 振荡元件：在OSC IN和OSC OUT引脚之间连接一个电阻（如100kΩ）和一个电容（如100pF），以设定时钟频率（典型值为40kHz）。
- 基准电压设置：通过外接精密可调电阻（如电位器）连接到基准电压引脚（如Vref+和Vref-），以精确校准A/D转换的基准，通常设置为100.0mV对应满量程1999读数。
- 模拟信号输入：被测的直流电压信号从IN HI和IN LO引脚输入。
- 电源：通常采用单9V电池供电，经过简单稳压后为芯片提供工作电压（如V+和V-）。
- 显示输出：将LCD的段电极（a, b, c, d, e, f, g, dp）和背电极（BP1, BP2, ...）直接连接到TC821的相应输出引脚。
- LCD显示屏：直接由TC821驱动，显示测量结果、单位符号（如V, mA, kΩ）以及低电量提示等。
- 辅助电路：包括电池低电量检测电路、二极管测试和蜂鸣器通断测试电路（通常由独立的比较器或晶体管电路实现，其信号再送入输入网络或作为控制信号）等。
三、电路图要点与设计考量
在解读或设计TC821应用电路时，需重点关注：
- 模拟前端精度：分压电阻和分流电阻的精度、温度系数直接影响测量准确性，需选用高稳定性的金属膜电阻。
- 抗干扰与保护：输入端口通常需要设计过压保护电路（如使用压敏电阻、瞬态抑制二极管TVS）和限流保护电阻，防止误操作损坏核心芯片。
- 基准源稳定性：基准电压的稳定性是A/D转换精度的关键。除了调整电位器外，基准源本身（有时外接齐纳二极管如LM385）的稳定性和温漂至关重要。
- 电源去耦：在芯片的电源引脚附近必须连接高质量的滤波电容，以消除噪声干扰，确保A/D转换和逻辑工作的稳定。
- LCD对比度调节：通过调节提供给LCD的驱动电压（通常通过一个可调电阻分压产生），可以改变显示对比度。
###
TC821集成电路代表了数字万用表技术发展史上的一个重要集成化阶段。通过深入理解其内部结构、引脚功能和典型应用电路框架，不仅可以维修基于该芯片的经典万用表型号，更能深刻领会模拟数字混合信号系统设计的基本思想。尽管当今万用表已多采用更先进、集成度更高的专用芯片或微控制器方案，但TC821所体现的双积分A/D转换原理和系统架构仍然是电子测量技术中不可或缺的基础知识。
